z6com·尊龙(中国)时凯集团

一、车桥及焊接工艺

    1.1 车桥种类及作用

       汽车车桥（又称车轴）通过悬架与车架（或承载式车身）相毗连，，，，，其两头装置车轮。。。。。。车桥的作用是遭受汽车的载荷，，，，，维持汽车在蹊径上的正常行驶。。。。。。车桥是汽车的要害部件之一，，，，，受力重大。。。。。。它不但承重和传力，，，，，还遭受重大的动载荷和静载荷所形成的弯矩和扭矩，，，，，为此要求车桥有足够的强度、刚度和韧性。。。。。。在车桥众多焊缝中，，，，，桥壳与半轴套管的环缝焊接时要害，，，，，直接关系到汽车的行驶清静和旅客及司机人身清静。。。。。。因此，，，，，包管焊接质量是十分主要的。。。。。。

按使用功效划分，，，，，车桥分为驱动桥、转向桥、转向驱动桥和支持桥四种，，，，，如图1所示。。。。。。驱动桥的作用将发念头传出的驱动力传给驱动车轮，，，，，实现降速增扭的作用，，，，，同时改变换力转达的偏向。。。。。。转向桥使用转向节的摆动使车轮偏转一定的角度以实现汽车的转向，，，，，同时遭受车轮与车架之间的笔直载荷。。。。。。转向驱动桥具有转向和驱动两种功效。。。。。。既具有一样平常驱动桥的基本部件，，，，，还具有转向桥特有的主销等。。。。。。支持桥属于从动桥，，，，，即无转向又无驱动功效的桥。。。。。。

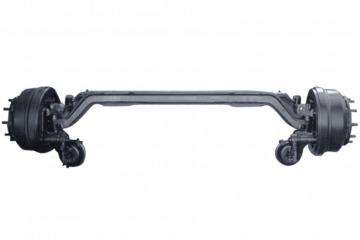

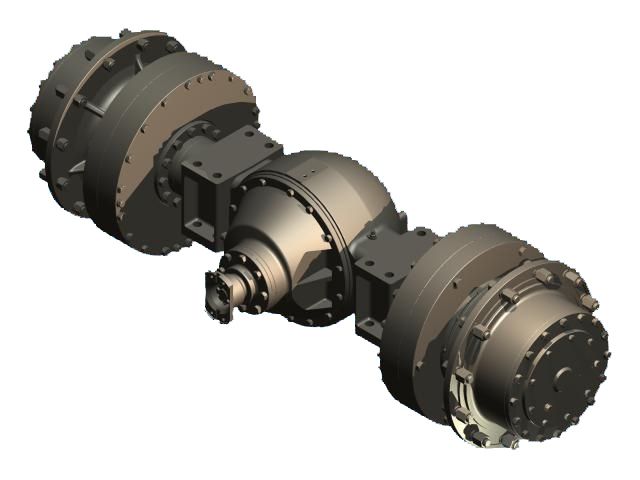

a. 驱动桥                                b. 转向桥

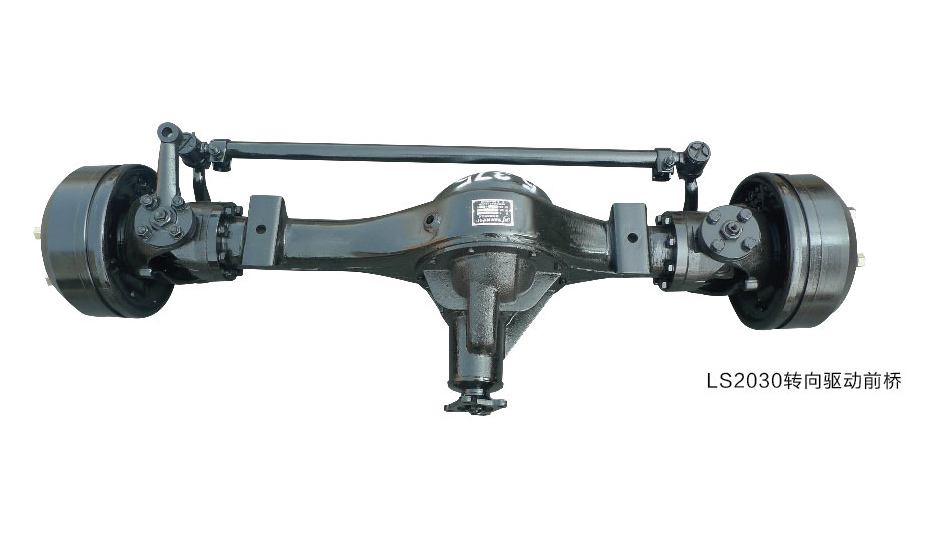

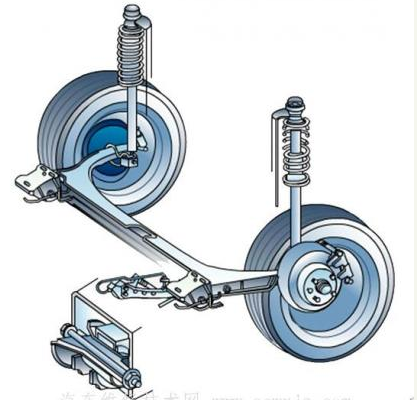

c. 转向驱动桥                             d. 支持桥

图1 汽车车桥分类

    1.2 车桥焊接工艺流程

       驱动桥是汽车的要害部件之一，，，，，其焊接质量的优劣关系到汽车的清静性问题。。。。。。它不但要承重和传力，，，，，还要遭受由动载荷和静载荷所引起的较大的弯矩和扭矩，，，，，为此要求后桥具有足够的强度、刚度和韧性，，，，，这就对后桥的焊接质量提出了很高的要求。。。。。。汽车后桥由半桥壳、牢靠盘、后盖、法兰盘、半轴套管及杂件等几部分焊接而成，，，，，如图2所示。。。。。。其焊接工序如下：

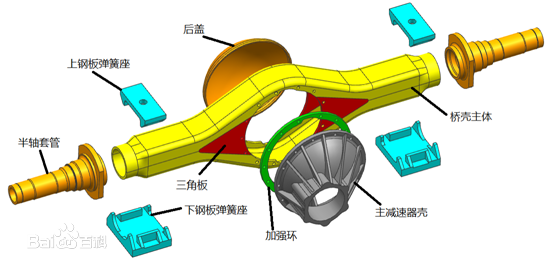

图2 汽车驱动桥部件组成

二、 桥管与轴头组焊的焊接工艺

    2.1 部件工艺要求

      在桥壳众多焊缝中，，，，，变形轴管与桥壳的两条环焊缝尤其要害，，，，，它与驱动桥壳形成一体，，，，，使左右驱动车轮的轴向相对位置牢靠，，，，，一起支承车架及其上的各总成质量，，，，，同时在汽车行驶时遭受由车轮传来的路面反作用力和力矩，，，，，并经悬架传给车架。。。。。。使用卧式气动夹紧工装，，，，，轴头与桥管夹紧后，，，，，中心不得有倾斜征象；；；；；焊缝要求，，，，，无未熔合、裂纹、气孔等缺陷，，，，，知足熔深和疲劳韧性要求。。。。。。

    2.2 解决计划

        2.2.1 母材材质及坡口形状

      现在汽车车桥所用质料多为低碳钢系列，，，，，以20钢为主，，，，，其C和其它提高淬透性的合金元素含量较少，，，，，淬硬相较量少，，，，，冷裂倾向较小，，，，，焊接性好。。。。。。

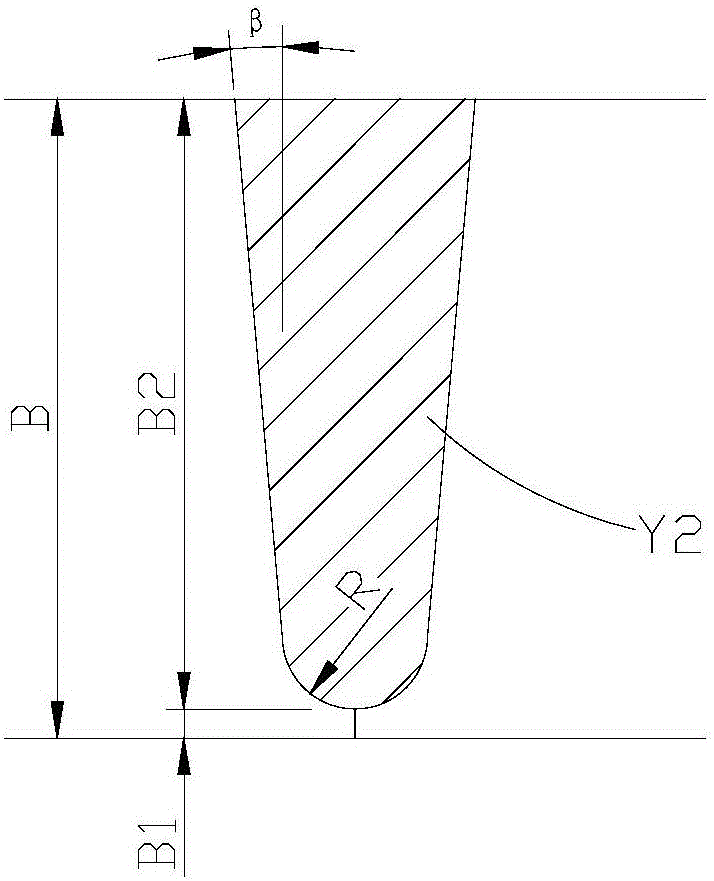

轴管的厚度在7-15毫米左右，，，，，对接焊缝坡口接纳窄间隙坡口形式，，，，，镌汰焊缝金属的填充量，，，，，提高焊缝组织的晶粒度和焊接效率。。。。。。坡口形式如图3所示。。。。。。β角度在3度左右，，，，，R在8毫米左右。。。。。。

     图3 焊缝坡口形状                                图4 Artsen PM系列焊机

        2.2.2 接纳z6com·尊龙(中国)时凯集团电气Artsen PM 500F逆变数字焊机和环缝专机装备。。。。。。

      Artsen PM系列焊机是面向专业用户设计的全数字IGBT逆变CO2/MAG/MIG多功效焊接电源，，，，，脉冲焊接的各阶段参数，，，，，凭证差别的工况举行微调，，，，，可获得更优的焊接质量，，，，，高速全数字控制，，，，，监控熔滴过渡的每一个阶段，，，，，准确实现“一脉一滴”，，，，，从而获得稳固险些无飞溅的焊接。。。。。。焊机如图4所示。。。。。。

车桥轴头双环缝自动焊接装备，，，，，装置两把焊枪，，，，，并同时焊接。。。。。。PLC控制，，，，，自动实现摆动，，，，，提升和跟踪功效。。。。。。带有自动夹紧功效，，，，，包管工件装置尺寸。。。。。。专机图片如图4所示。。。。。。

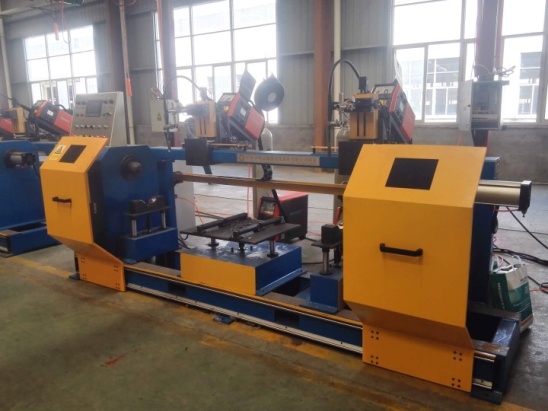

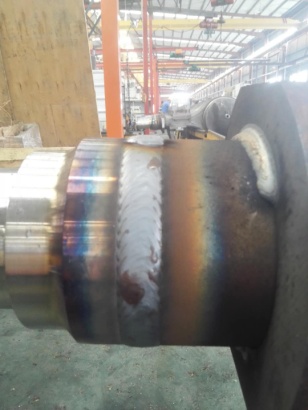

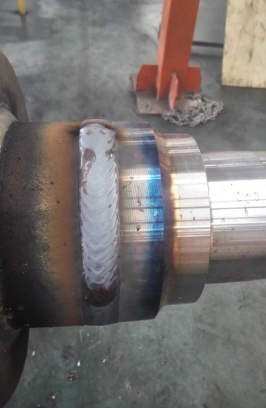

图5 车桥轴头双环缝自动焊接专机                      图6 车轴轴头环焊缝

      产品焊接工艺参数：焊接层数3层，，，，，电流规模240-270A，，，，，电压25-28V，，，，，焊接速率0.5M/Min，，，，，焊丝直径1.2，，，，，保；；；；て80%氩气和20%二氧化碳，，，，，焊丝型号ER50-6。。。。。。焊缝照片如图6所示。。。。。。

    2.3 效果比照

       z6com·尊龙(中国)时凯集团电气Artsen PM系列焊机可实现与机械人、专机配合，，，，，通过模拟或者数字两种通讯方法，，，，，实现焊接控制。。。。。。知足其自动化要求。。。。。。焊缝外貌及周边没有飞溅颗粒，，，，，焊后工件外貌不必整理。。。。。。焊缝探伤检测，，，，，及格率99%。。。。。。疲劳韧性知足客户要求。。。。。。

三、轴座与轴的焊接工艺

    3.1 工艺要求

       焊缝高度8mm；；；；；焊缝匀称，，，，，无裂纹、气孔、夹渣、咬边等缺陷；；；；；预热温度150—200℃；；；；；熔深大于0.5mm，，，，，焊缝洛氏硬度小于78HB，，，，，热影响区洛氏硬度小于83HB。。。。。。焊接工序质量参数：电流260—300，，，，，电压28—31，，，，，焊丝直径1.2，，，，，材质为ER70S—6，，，，，80%氩气和20%二氧化碳混淆气体，，，，，气体流量18—25L/Min，，，，，直流反接，，，，，干伸长15—20mm。。。。。。工件焊接位置，，，，，如图7所示。。。。。。

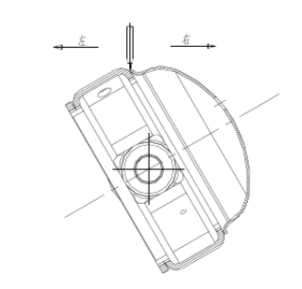

图7 轴座与轴焊接位置图

    3.2 解决计划

      客户早先使用的焊机是晶闸管焊机，，，，，电流类型是直流，，，，，电流在260时，，，，，飞溅大，，，，，工件外貌有大颗粒飞溅物，，，，，焊后需要整理。。。。。。现接纳z6com·尊龙(中国)时凯集团电气Artsen PM 500F焊机，，，，，使用脉冲模式，，，，，实现焊接历程中无飞溅焊接。。。。。。现场焊接图，，，，，如图8所示。。。。。。

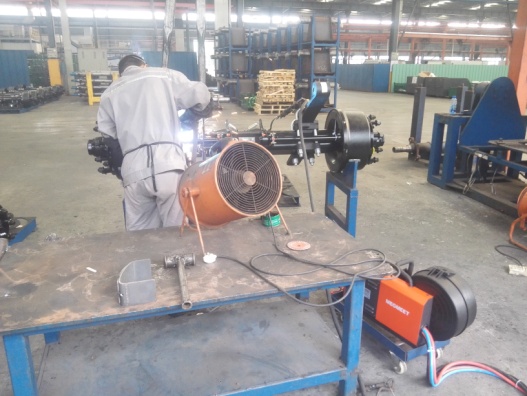

                                                                                                  图8 轴座与轴焊接现场

    3.3 效果比照

      与之前的直流焊机比照，，，，，飞溅量镌汰了80%以上，，，，，整体焊接效率提高30%。。。。。。镌汰打磨的劳动强度。。。。。。焊缝及格率在98%以上。。。。。。

四、车桥增强环及桥壳盖焊接

    4.1 工艺要求

     在桥壳众多焊缝中，，，，，变形轴管与桥壳的两条环焊缝尤其要害，，，，，它与驱动桥壳形成一体，，，，，使左右驱动车轮的轴向相对位置牢靠，，，，，一起支承车架及其上的各总成质量，，，，，同时在汽车行驶时遭受由车轮传来的路面反作用力和力矩，，，，，并经悬架传给车架。。。。。。使用卧式气动夹紧工装，，，，，轴头与桥管夹紧后，，，，，中心不得有倾斜征象；；；；；焊缝要求，，，，，无未熔合、裂纹、气孔等缺陷，，，，，知足熔深和疲劳韧性要求。。。。。。

    4.2 解决计划

     在桥壳焊接作业中，，，，，桥壳后盖先点焊牢靠，，，，，然后通过变位机发动桥壳后盖圆周旋转，，，，，变位机倾斜45度，，，，，焊枪居中。。。。。。从工艺角度剖析，，，，，爆发缺陷主要有以下几个方面：1）焊接参数不对理，，，，，电流电压过低，，，，，导致未熔合或者熔深缺乏；；；；；2）焊接速度过快，，，，，热输入过小，，，，，导致未熔合或者熔深缺乏；；；；；3）桥壳盖在举行装配后盖外圆与中心定位孔同轴度欠好，，，，，导致焊枪偏离焊缝，，，，，爆发一边未熔合或者熔深缺乏的缺陷。。。。。。桥壳盖焊接示意图，，，，，如图9所示。。。。。。

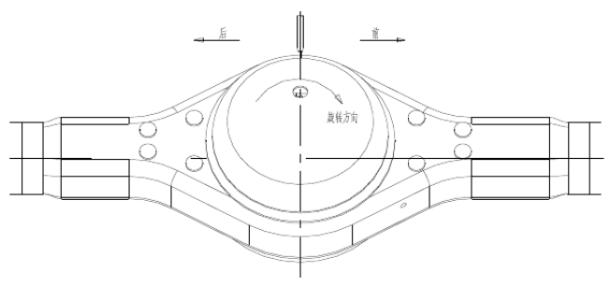

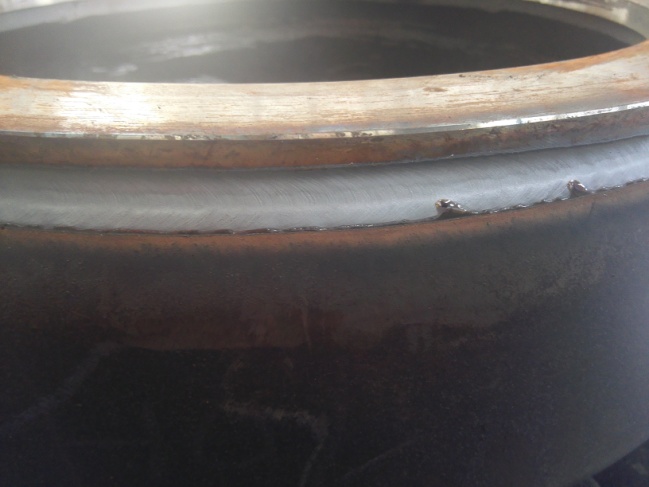

图9 桥壳焊接示意图

       凭证客户工艺需求，，，，，此焊缝焊接接纳z6com·尊龙(中国)时凯集团电气Artsen CM 500直流焊机。。。。。。该系列产品搭载“特殊能量控制的短途经渡”控制工艺，，，，，该工艺通过实时控制焊接电流和电压，，，，，调理熔滴过渡特征和熔滴形状，，，，，从而改善焊缝成型，，，，，提高焊接速率，，，，，减小焊接飞溅。。。。。。

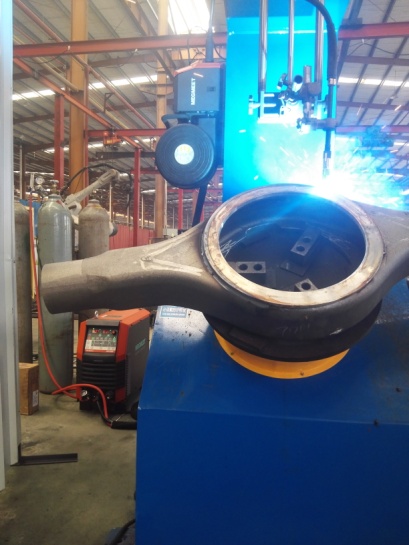

图10 客户现场桥壳焊接照片

      焊接工艺为，，，，，焊接电流300—320，，，，，电压29—32，，，，，焊丝直径1.2，，，，，材质为ER70S—6，，，，，80%氩气和20%二氧化碳混淆气体，，，，，气体流量18—25L/Min，，，，，直流反接，，，，，干伸长15—20mm，，，，，焊接速率420mm/min。。。。。。

    4.3 效果比照

       Artsen CM 500焊机，，，，，比通俗焊机提供更稳固的焊接电流电压输出，，，，，电弧的稳固性和抗滋扰性更强。。。。。。在焊接碳钢中厚板时，，，，，能够实现飞溅量较低，，，，，熔深较深的焊接。。。。。。能够与机械人或者专机配套。。。。。。产品的及格率在99%以上。。。。。。

五、车桥凸缝盘焊接

    5.1 工艺要求

      车轴上的两个牢靠环，，，，，四条环角焊缝同时起弧焊接。。。。。。要求熔深大于2mm，，，，，焊脚尺寸大于10mm，，，，，焊缝平整平滑，，，，，无咬边、裂纹、气孔、未焊透等缺陷。。。。。。牢靠环的自动焊接纳Artsen Plus 500P系列焊机，，，，，4枪同时焊接装备。。。。。。具有快速到位、自动调理的功效。。。。。。该专机如图11所示。。。。。。

图11 四枪环缝焊接装备

    5.2 解决计划

      z6com·尊龙(中国)时凯集团电气Artsen Plus系列焊机具有电弧挺度高、指向性好、焊接电弧稳固、抗滋扰能 力强等特点；；；；；可实现多枪同时焊接，，，，，解决了以往多枪同时焊接时爆发滋扰问题。。。。。。电弧压力提高，，，，，焊接熔深比通俗脉冲熔深大。。。。。。焊缝成型及熔深尺寸如图12所示。。。。。。该系列电源还具有熔滴尺寸匀称，，，，，弧是非而稳固，，，，，熔池扰动低，，，，，气孔概率小等特点。。。。。。图13比照了该电弧与通俗电弧的区别。。。。。。别的该系列电源大幅降低对焊接外件的消耗，，，，，延伸了导电嘴的使用寿命，，，，，由原来的一天换一次，，，，，提高到3天换一次；；；；；喷嘴整理的次数也由原来的半天整理一次，，，，，提高到现在2天整理一次。。。。。。

图12 焊缝成型及熔深尺寸

                                                                                       a. 通俗脉冲                b. 短弧脉冲

图13 Artsen Plus焊机短弧脉冲与通俗脉冲比照

    5.3 效果比照

      该四枪专机系统，，，，，接纳了z6com·尊龙(中国)时凯集团电气Artsen Plus焊机，，，，，不但解决多枪滋扰问题，，，，，并且给客户生产提高了效率，，，，，镌汰了易损件的消耗。。。。。。导电嘴和喷嘴等物品的消耗量降低3到4倍，，，，，焊缝的及格率险些抵达100%。。。。。。

六、总结

      接纳上述z6com·尊龙(中国)时凯集团焊机和焊接装备，，，，，使汽车后桥的生产批量增添，，，，，焊接质量大大提高；；；；；不但改善了工人的作业情形，，，，，并且降低了工人劳动强度，，，，，节约能源，，，，，镌汰质料消耗，，，，，降低生产本钱。。。。。。z6com·尊龙(中国)时凯集团一直致力于一直知足与逾越客户的期望，，，，，一直加大对研发的投入和一连立异，，，，，提供精美绝伦的手艺和产品，，，，，为客户提供最佳解决计划。。。。。。
